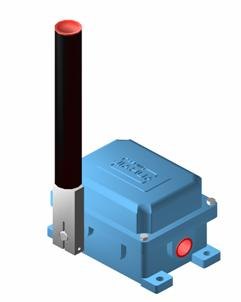

ROS-2D拉姆齊防偏開關說明書
ROS-2D拉姆齊防偏開關
ROS-2D 防偏開關
概述
跑偏開關分別安裝于膠帶輸送機頭部與機尾部兩側的機架上。跑偏開關軸輥在正常狀態下(無跑偏時)，軸輥與膠帶邊緣線正交(垂直)，兩者間距離約在80 -120mm。當膠帶應偏載而發生偏移，當軸輥擺角度≥30°時，其內部微動開關動作，發出預警信號或切斷膠帶輸送機控制回路停機。當故障排除后，跑偏開關又恢復到正常狀態。
防偏開關是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。
皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。
技術規格
開關觸點額定值：2個SPDT，10A/500V，供報警及停機用
外殼：鑄鋁防風雨處殼，防護等級NEMA 4
法向報警角度：在偏離垂直方向22．5°內可調
作用力：5磅
導線開孔：3／4”—14NPT
產品特點
技術規格
開關觸點額定值：2個SPDT，10A/500V，供報警及停機用
外殼：鑄鋁防風雨處殼，防護等級NEMA 4
法向報警角度：在偏離垂直方向22．5°內可調
作用力：5磅
導線開孔：3／4”—14NPT
產品特點
通用的結構設計可裝在輸送機縱梁頂部或底部。
通常安裝在皮帶兩端距頭部或尾部滾筒0．3到2米的地方。
通常安裝在皮帶兩端距頭部或尾部滾筒0．3到2米的地方。
堅固的鑄鋁外殼，防護標準IP65。
整體式蓋板，易于接線及調整。
不需拆掉動作桿，就可拆除后面的機殼。
動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。
動作桿法向角調節范圍為±22.5度。
促動桿可雙向動作，便于在輸送機兩側對稱安裝。
防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。
法向夾角為10度時報警觸點動作，法向夾角為之20度時停機觸點動作。
皮帶跑偏后，迫使動作臂偏離，觸動報警微動開關。如果繼續偏離到停機觸點，觸動另一組觸點，輸送機就會保護性停機。
通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理
整體式蓋板易于接線及調整
不需拆除動作桿就可拆掉蓋板
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
平皮帶輸送機
堆取料輸送機
起重機/挖掘機起重臂限位
裙邊給料機/輸送機
重型限位開關
技術規格
皮帶跑偏后，迫使動作臂偏離，觸動報警微動開關。如果繼續偏離到停機觸點，觸動另一組觸點，輸送機就會保護性停機。
通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理
整體式蓋板易于接線及調整
不需拆除動作桿就可拆掉蓋板
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
平皮帶輸送機
堆取料輸送機
起重機/挖掘機起重臂限位
裙邊給料機/輸送機
重型限位開關
技術規格
接點容量：2個SPDT 400V / 10A
鎖定角度：1級10℃，2級30℃
動作張力： 5-8 Kg
外形尺寸：190(L0 X 135(W) X 109(H)mm 拉線桿長 389 mm
殼體：NEMA-4 防風雨，2個螺絲孔3/4“ -14NPT
環境溫度：-20℃- +80℃
安裝舉例圖：
安裝舉例圖：

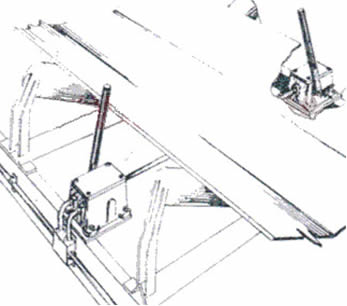

圖1-1 安裝使用示意圖

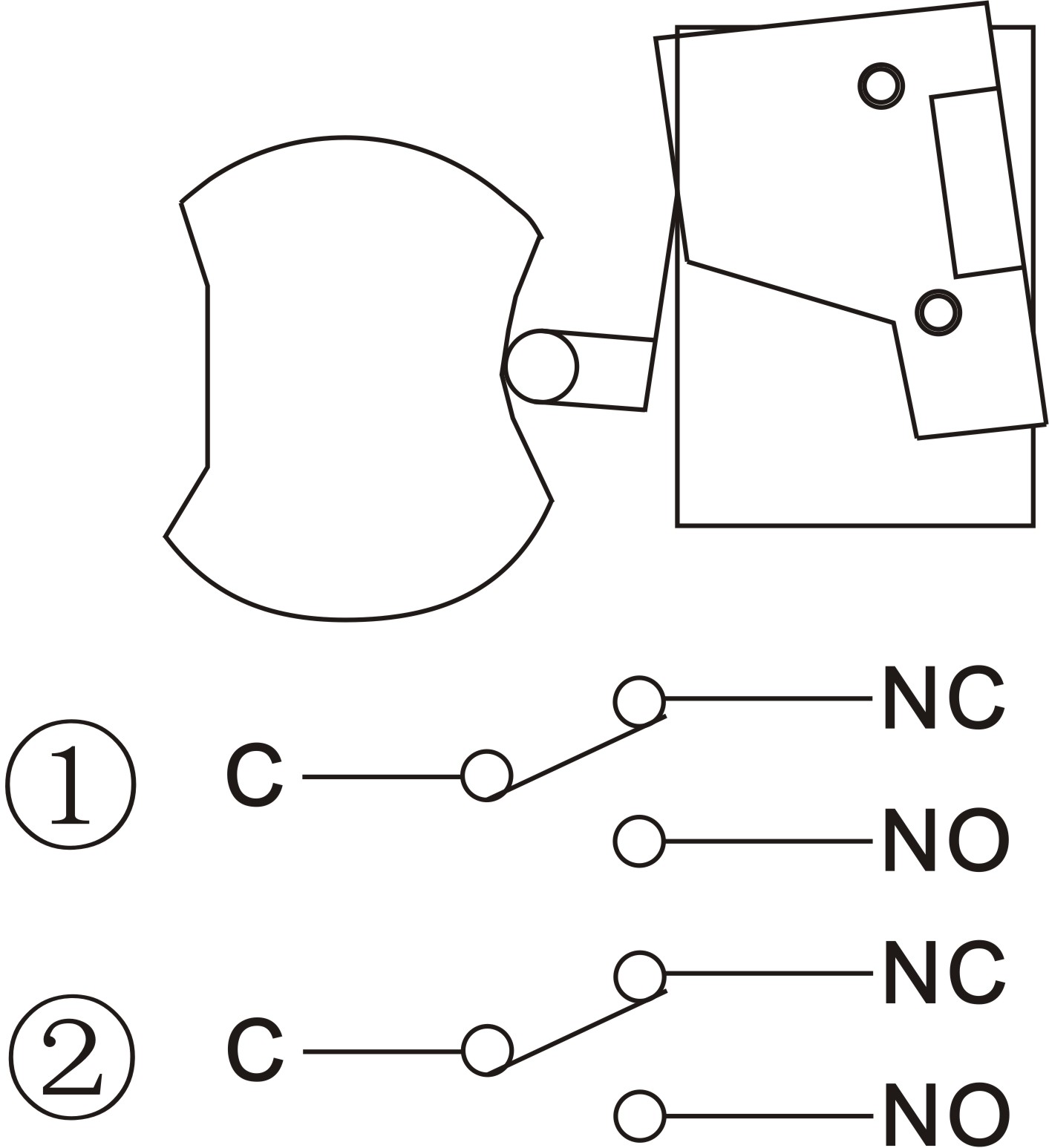

圖2 拉線開關接線圖

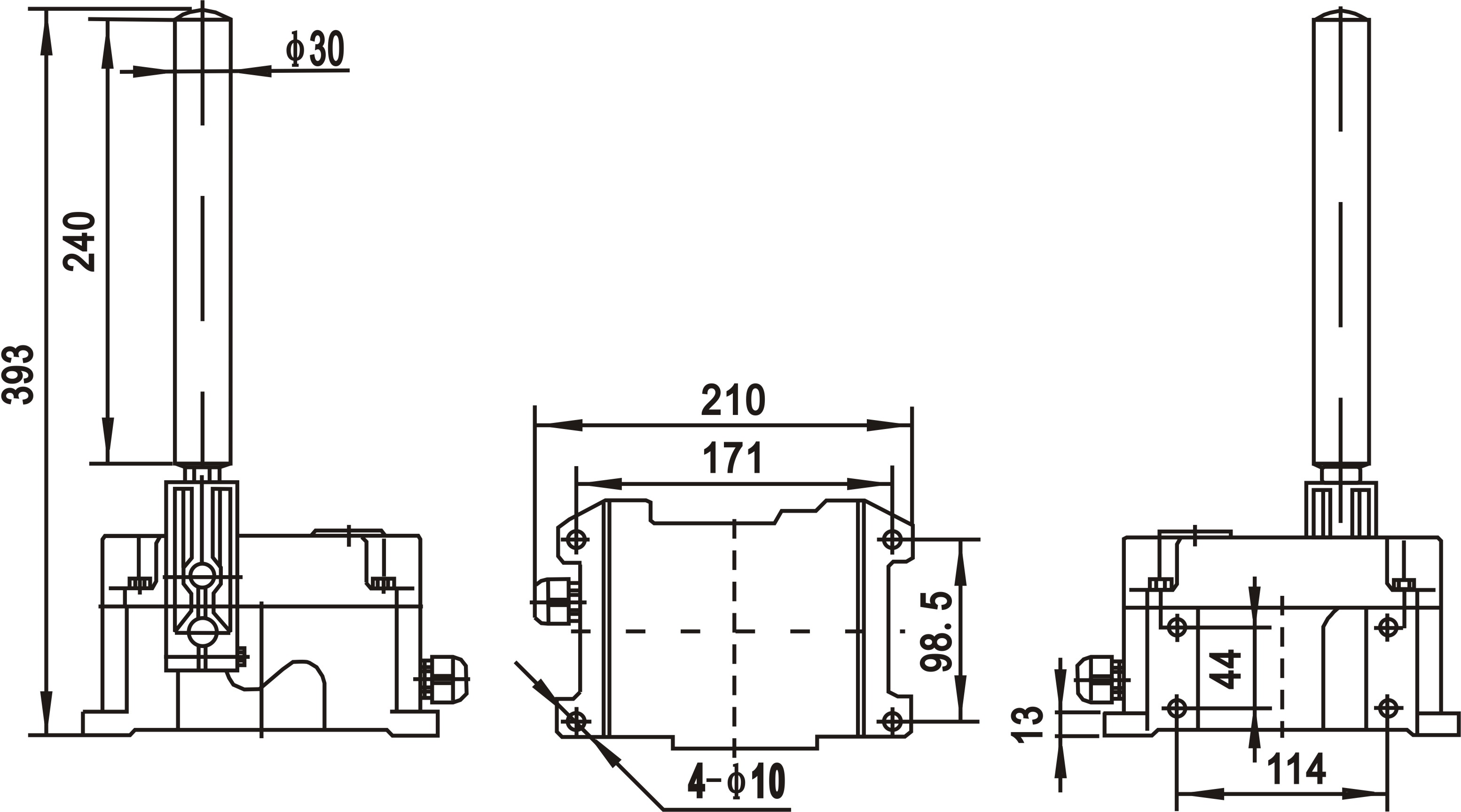

圖3 外觀及安裝尺寸圖
