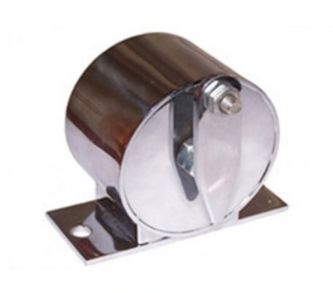

RNS－II型無觸點雙向拉繩開關，屬機電融合一體的新技術產品。對于輸送裝置，皮帶機、拉鏈機、扒料機及其它遠距離要求及時控制裝置，出現的堵轉、撕裂、斷裂等設備故障和涉及人身安全方面的事故發生時，均能在輸送裝置的任意位置拉動無觸點雙向拉繩開關，速停輸送設備。能及時有效的避免事故擴大化和加強人身自我保護手段，達到保障安全生產的目的。
二、產品特點：
無觸點雙向拉繩開關的專利點有兩點： 1、是一般的拉繩開關是拉動機械式限位開關的位移，使動靜觸點動作來控制輸送裝置的應急停車，屬滑動摩擦，阻力較大。本產品是拉動雙向拉板的轉動軸控制感應片，左右轉動，使探頭得到停車信號來控制輸送裝置的應急停車，屬滾動摩擦，阻力小。2、一般拉繩開關是有觸點式限位開關的常開、常閉觸點來控制，動靜觸點及機械部分易受外界的粉塵、潮氣、振動、腐蝕的環境影響。本產品是無觸點感應式接觸，探頭全封閉，適應粉塵濃、潮氣大的惡劣環境。由于無觸點也就無磨損，故而壽命長。還能起著安全開關作用，動作后的拉繩開關不復位，操作工開不了車，利于維修工、操作工的維護及操作。還能與自動化控制系統配合及把無源開關量輸送計算機系統，達到集中控制，利于生產與調度。
三、技術參數：
交流電壓：220V±15%（?繆狗段В?190V~250V）
負載電流：≤5A 絕緣電阻：>500MΩ
動作檢測距離：≤10mm 輸出信號：開關量信號
動作力：50±10N 動作行程：50±2mm
工作溫度：-20℃~+70℃ 工作濕度：93%±2%
復位方式：手動復位 響應時間：<2mS
防護等級：IP66 產品重量：1.4Kg
四、工作原理：
RNS—II型無觸點拉繩開關是機械部件和電子限位開關組合而成，正常工作時，感應片不在感應頭檢測范圍內，電子限位開關此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引力使雙向拉板左、右轉動，連接在轉動軸尾部的檢測片也隨著雙向拉板的轉動而轉向感應頭方向，使其進入感應頭的檢測范圍，此時電子開關由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，迫使運行中的皮帶機立即停車，保護人身與設備安全。
五、安裝方法：
1、皮帶機間隔35米裝一只，安裝在機旁角鐵架或皮帶走廊墻上。
2、從皮帶機頭至機尾每4米安裝一個固定支架，將Φ3mm的鋼絲繩依次穿過固定支架上端開孔處，至拉繩開關雙向拉板鎖孔螺絲穿過，緊固螺帽。左右調校雙向拉板到位，有一定的撓度，依次類推。
3、試?yán)K開關發生不動作情況，請打開后蓋板，看八字型檢測片上端螺帽是否松動，轉動雙向拉板時，檢測片給電子限位開關信號?？措娮酉尬婚_關指示燈是否亮，如不亮，檢查接線是否正確
4、空插座1、2接L、N（中間繼電器線圈與電子限位開關內阻）3、4接G1、G2（中間繼電器常閉觸頭）1、2之間阻值很大（可視不通），3、4之間無阻值。
