簡介
RD－III型旋轉探測儀(俗稱低速開關、速度開關、亦稱轉動傳感器、打滑保護裝置).該產品對電機及機械傳動裝置常出現的堵轉、卡轉、超載、慢轉，皮帶打滑、傳動鏈(帶)脫落、傳動軸斷裂等電氣及工藝出現的故障均能有效及時的處理?？善鸬奖Ｕ仙a(chǎn)，維護設備的作用。
用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
工作原理
RD－III型旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片(參見圖一)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖三)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，RD－II型旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可
靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。
技術參數
| 工作電源：220VAC±15％ | 負載電流：≤5A |
| 絕緣電阻：＞500MΩ | 輸出信號：開關量信號 |
| 環境溫度：-20℃～+60℃ | 環境濕度：≤90% |
| 外型尺寸：Φ30×80mm | 重量：0.1Kg |
| 防護等級：IP66 |
檢測速度范圍： 1～260轉/分 |
| 跳脫時間：3～18秒 | 響應時間：<2mS |
| 檢測間距G：≤10mm |
最小安全工作距離 F：
≥20mm |
探測指示器：當速度范圍在設定范圍內，繼電器輸出， LED 必亮有助于檢測傳感器或檢查接線故障
安裝說明

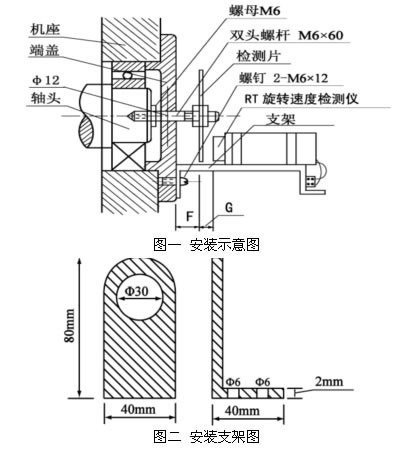

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處(機器尾端)進行安裝，見圖一。
注意：旋轉探測儀的安裝位置視具體情況而定，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。
機械安裝工序：
拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm旋緊雙頭螺桿裝端蓋裝檢測片，F(xiàn)≥20 mm并用螺母固定安裝旋轉探測儀、調整G ≤ 15mm有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意 F 的距離)。

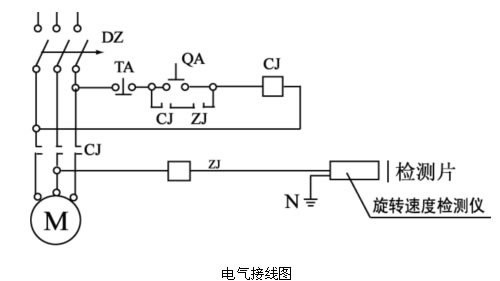

電器接線：RD—III型旋轉探測儀和中間繼電器串聯使用。中間繼電器線圈耐壓220V，電流5A。
檢測片：材料普通鐵皮，葉片數量為2葉、4葉、6葉，檢測片尺寸l00×10×2mm。
跳脫時間參考公式：T＞［60秒×1.1（恒定值）］÷檢測片數÷被傳動轉數（X轉/分鐘）。
注意事項
嚴禁未接中間繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。
如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意 F 的距離。
G 的安裝距離最好在 8 mm 內，防止外部原因造成 F 變動。
露天安裝 RD－III 型產品盡可能安裝防雨罩，可延長本產品使用壽命。
產品包裝盒及產品殼體均標有跳脫時間。
選配件說明
標配：Φ6雙頭螺桿、并帽螺絲、墊片、檢測片。
選配：繼電器。
