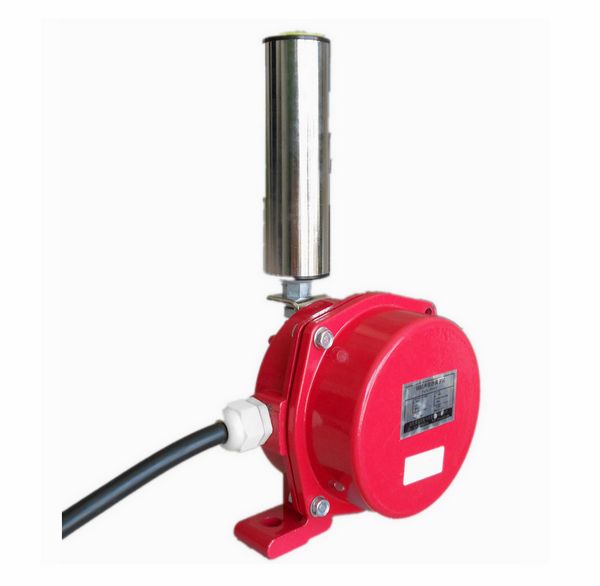

PNS-I型兩極跑偏開關(皮帶輸送機用)
一、簡介
PNS－I型鑄鋁兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。
二、用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
三、工作原理
PNS－I型鑄鋁兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（15°），PNS－I型兩級跑偏開關的第一組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），PNS－I型兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
四、特點
·結構簡單實用、性能穩定可靠
·防塵、防震、防潮
·體積小、重量輕、壽命長
·安裝方便，免維護
·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
·電源適應性廣：24~380V（無源開關量）
五、技術參數
|
工作電壓：24~380V（無源開關量）
|
負載電流：≤3A
|
|
絕緣電阻：＞500MΩ
|
輸出信號：無源開關量信號
|
|
環境溫度：-20℃~+60℃
|
環境濕度：＜90%
|
|
重 量：1.5Kg
|
防護等級：IP65
|
|
復位方式：自動復位
|
響應時間：＜2mS
|
|
控制觸點容量：3A
|
動作力：50±10N
|
六、安裝說明
1、PNS－I型鑄鋁兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。
3、安裝距離：建議每50米安裝一對跑偏開關。

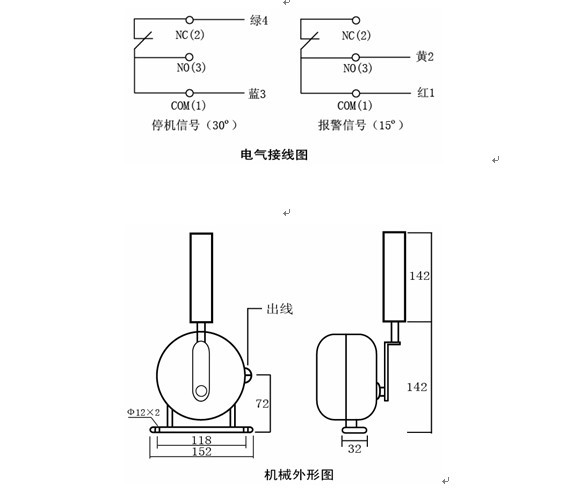

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
七、注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
八、訂貨須知
1、 選配件：安裝支架。
