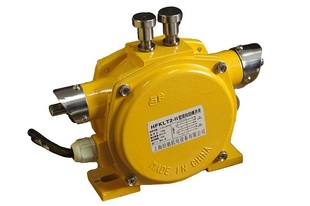

KLT2-II雙向平衡拉繩開關(手動復位)說明書
KLT2-II雙向平衡拉繩開關(手動復位)
KLT2-1,KLT2-2雙向拉繩開關
KLT2-I,KLT2-II,KLT2-III雙向拉繩開關
KLT2A-1,KLT2A-2雙向拉繩開關
KLT2-II雙向平衡拉繩開關安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。
用途
廣泛用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。
主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停 機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。本產品內部采用國家級儀器儀 表防爆安全監督檢驗站(NEPSI)認可，符合GB12476.1-1990標準所規定的要求。
使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。
當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，使機內的滑塊控制內部微動開關動作，發出停機信號。自動復位機型在松開鋼絲繩后自動復位，手動復位機型需要操作復位手柄方可復位。
二、結構特性當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，使機內的滑塊控制內部微動開關動作，發出停機信號。自動復位機型在松開鋼絲繩后自動復位，手動復位機型需要操作復位手柄方可復位。
手動型帶自鎖保護，在事故排除后按下限位桿方能復位；使用壽命長；密封性好，具有防塵、防震、防腐等優點；機殼采用鑄鋁鑄造，重量輕、硬度強。
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65,密封性好，防水、防塵，可在惡劣環境中工作；
3、觸點容量大，動作靈敏、可靠。
三、技術指標
| 防護等級 | IP65 |
| 傳動材質 | A3 鐵材質鍍鎳 |
| 外殼材質 | 鋁合金表面精工拋丸噴塑 |
| 纜繩所需張力 | 49±10N(5±1kgf) |
| 接點數 | 2 |
| 接點容量 | 250V AC 5A , 380V AC5A |
| 接線口 | 6~12mm電纜 |
| 適用溫度 | -20℃~+60℃ |
| 使用壽命 | 50萬次 |
| 保固期限 |
1年 |

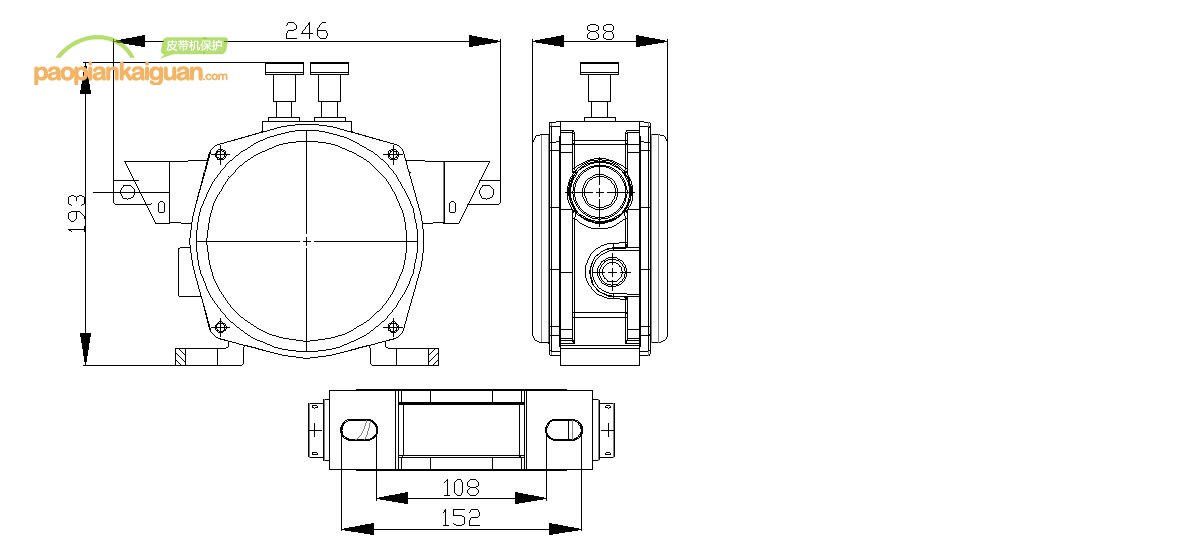

外觀及安裝尺寸圖
安裝與使用
a) 開關平穩地安裝在機架固定支架上。
b) 將鋼絲繩系在兩端拉環上，每側繩不超過30米（有坡度時因當縮短）。
c) 拉繩動作力應適宜，以確保開關可靠復位。
d) 鋼絲繩沿膠帶平行方向設置，每3米加一吊環。

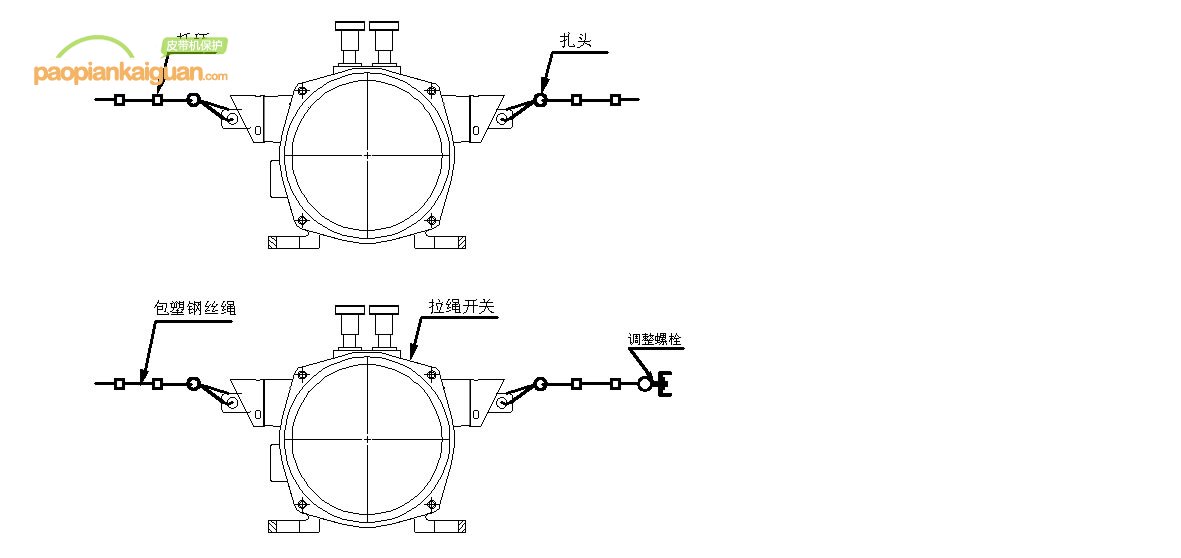

安裝使用示意圖
安裝支架不隨開關提供，需另購買；安裝支架樣式、開關點數量、可根據用戶要求定制
安裝支架不隨開關提供，需另購買；安裝支架樣式、開關點數量、可根據用戶要求定制
定貨須知
① 本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明；
② 安裝支架、覆塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購。
