KLT1系列雙向拉繩開關也稱緊急停機開關，是帶式輸送機必備的安全保護裝置。它 徹底改變了傳統拉繩開關機械設計不合理、使用壽命短的痼疾。并采用了聚碳酸脂原料作為殼體與零件，此原料在工業、航空等領域中使用廣泛，其具有防砸、防腐、堅硬及柔韌性強等特點，適合在不同的惡劣環境中使用。

一.產品主要用途與適用范圍
拉繩開關主要用于帶式輸送機安全保護及防止膠帶對周邊人員造成傷害，如下：
A緊急停機→當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可 以將膠帶機停下來，避免人身或設備事故的發生。
B禁止啟動→當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。
產品適用于電力、煤礦、建材、碼頭、冶金等行業,專門從事散料輸送的帶式輸送機。


二.產品品種選型
KLT1-Z型：自動復位，當外力（操作力）消除后能自動返回到初始位置（會造成誤啟動，不推薦選用）；
KLT1-S型：手動復位，當外力（操作力）消除后能保持在操作后的位置上（可鎖?。毑賱訌臀皇直娇墒蛊浞祷爻跏嘉恢茫ú粫斐烧`啟動，推薦選用）；
KLT1-A型：手動/自動復位，同時具備以上兩種復位方式，可通過手柄在現場進行轉換。

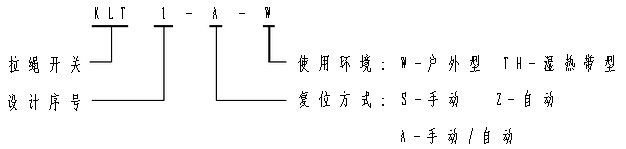

三.產品型號意義

四.主要技術參數
整機功耗    ≤20VA
接點形式 一常閉
接點容量    AC380V5A
拉繩長度   2側各25m
防護等級     IP67
動 作 力  80N±10N

五.產品主要特點
1.可在水里承受24小時浸水試驗（TH型）；
2.防護等級高，可長期暴露在含鹽霧、酸雨的環境中使用；
3.內部行程開關可采用雙保險使用（用戶可以特殊定做）；
4.采用雙引線接口結構，不用分流箱即可方便地進行現場接線。


六.結構及工作原理

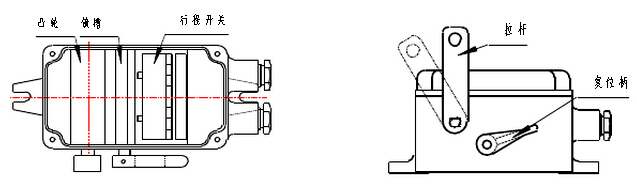

拉繩開關由拉桿、復位柄、凸輪、鎖槽及行程開關等組成,見圖1-1

圖1-1  圖中，拉板與殼內凸輪通過主軸連接，當帶式輸送機設備出現故障時，現場人員就可及時拉動開關兩邊繩索使其帶動殼內凸輪轉動，當轉角大于20°時，凸輪壓動行程開關進入工作狀態，發出停機信號，來達到預防和控制設備及人身事故的發生。

七.外形及安裝尺寸

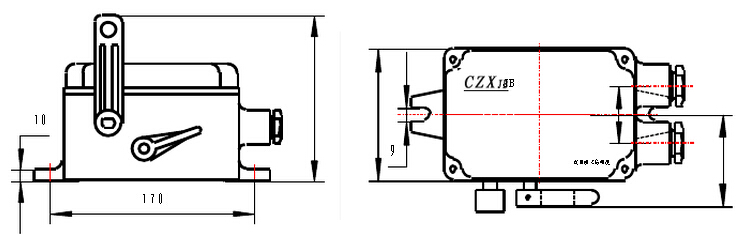

雙向拉繩開關的外形及安裝尺寸見圖1-2

圖1-2

八.拉繩開關附件
拉繩開關使用時應配置表2所示附件（單獨定貨）
 附件名稱 附件數量 備     注
塑膠拉繩 2 × 25 m 塑膠護套鋼絲繩
安裝支架 1 含固定開關用緊固件
拉    簧 2
吊    環 16
緊 線 器 2
繩    夾 8
注:表格內附件是一臺開關配置,當所選附件與表2一致時,可在型號末端加-LF即可。

九.產品機械安裝
開關應安裝在膠帶機兩邊具有檢修通道的地方，且安裝位置應確保檢修人員在緊急情況下操作方便。  行程開關 凸輪 鎖槽 復位柄 拉桿 170 10 140
    一側的兩臺開關之間的距離為50～60m,將塑膠拉繩系在開關拉板兩側(用繩夾固定),每側繩長不超過25m,而吊環間隔為3m,塑膠拉繩的另一端系在拉簧上(用繩夾固定),且拉簧與緊線器相聯,用緊線器將兩側拉繩張緊,并確保兩側張力均衡(使拉板處于垂直狀態)。開關兩側的緊線器應固定在膠帶機架上,每條塑膠拉繩只能控制一臺開關,相鄰開關不能共用一條塑膠拉繩。
拉繩開關及附件的安裝見圖1-3

圖1-3    注:塑膠拉繩下垂部分長度不小于180mm

十.產品電氣安裝
拉繩開關現場電纜配置見圖1-4

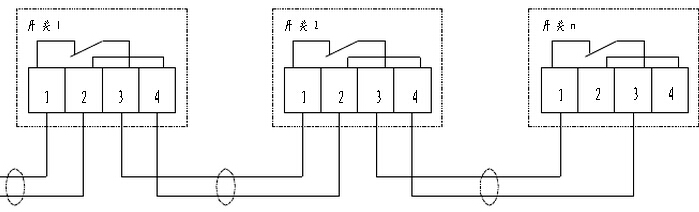

圖1-4  現場安裝兩臺以上拉繩開關接線方法見圖1-5，圖1-5中開關1的1號、2號端子輸出緊急停機信號（常閉接點）。也可參考開關蓋內接線圖  注：單臺拉繩開關內部支板線路為1號、3號端子為常閉接點，2號、4號端子為聯接線。
圖1-5  1234 開關n 1234 1234開關1 開關2 001 002 003 004 00N 2×0.75 2×0.75 2×0.75 2×0.75 2×0.75 沈陽誠之信制造 JB 沈陽誠之信制造 JB 沈陽誠之信制造 JB 沈陽誠之信制造 JB 吊環繩夾 拉簧 塑膠拉繩 雙向拉繩開關 膠帶兩側架 拉繩安裝支架 塑膠拉繩下垂部分 緊線器 緊線器焊接處

產品使用環境
A.戶外型使用環境條件（W型）
1.環境溫度：-30～+45℃；
2.相對濕度：不大于90%(25℃時)；
3.海拔高度低于2000m；
4.周圍無爆炸危險性介質，且介質中無腐蝕產品的氣體及導電塵埃。
B.濕熱帶型使用環境條件（TH型）
1.環境溫度：0～+45℃；
2.相對濕度：不大于95%(25℃時)；
3.周圍無爆炸危險性介質及導電塵埃；
4.允許有霉菌及含鹽空氣，適用于長江以南及東部沿海地區。
