KGU3B型堆煤開關
1 主要用途與適用范圍
1.1 KGU3B型堆煤開關是KJ50型PROMOS監控系統中專用的堆煤開關，它是PROMOS系統的配套產品，不能單獨使用。它安裝在皮帶搭接處，皮帶運輸機發生堆煤時，堆煤開關動作，PROMOS系統發出指令，停止皮帶運輸機。也可做煤倉煤位、水倉水位的檢測。

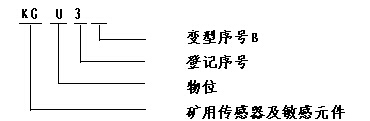

1.2 型號組成及其代表含義
1.3 使用環境條件
在下列環境條件下KGU3B型堆煤開關應能正常工作：
－工作環境溫度：0～40℃；
－平均相對濕度：不超過95％（25℃）；
－大氣壓力：（80～106）kPa；
－有甲烷和煤塵爆炸性危險的礦井環境中；
－無破壞絕緣的腐蝕性氣體的礦井中；
1.4 防爆類別及標志
礦用本質安全型 ExibI(150℃)。
1.5 關聯設備為KDW10型礦用直流穩壓電源。(礦用隔爆兼本安型)
1.6 配接設備為：
KJF21型控制器(礦用本安型)
KCC1型系列智能I/O接口(礦用本安型)
KJK3型系列輔助控制器(礦用本安型)
KTK1型系列擴音電話(礦用本安型)
2 結構特征與工作原理
2.1 結構特征

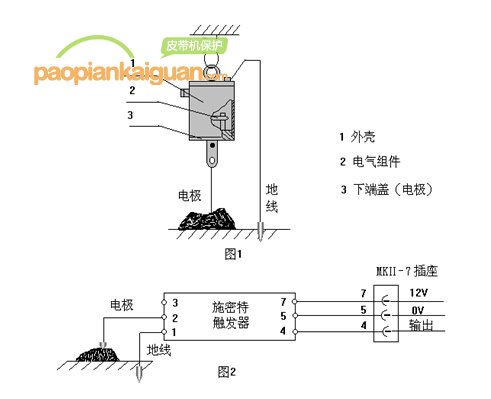

KGU3B型堆煤開關采用吊掛式，產品結構見圖1。主要由圓筒狀外殼、電氣組件板、下端蓋（電極）三部分組成，電源和輸出線由固定在外殼上的MKⅡ－7型插座引出。
2.2 工作原理
工作原理框圖見圖2，其核心是一個施密特觸發器，1#線為接地線，2#線為電極，7#為電源正線，5#為電源負線，4#和5#為輸出線。當1#和2#線之間電阻大于臨界值時，4#和5#線之間電阻值約52kW，當1#和2#線之間電阻小于臨界值時，4#和5#線之間電阻值約4.7kW,系統對其輸出電阻的變化進行測量，從而確定是否對煤。
3 主要規格及技術參數
－工作電壓：DC 8～12V
－工作電流：3mA
－動作電阻臨界值：350kW±50kW
－煤的接觸電阻大于臨界值，輸出約52kW
煤的接觸電阻小于臨界值，輸出4.7kW
－重量 約3kg
－吊環 孔f20
－電極 孔f6
4 安裝與調試
參照圖1和圖2，將KGU3B型堆煤開關吊掛在檢測物料點的上方，用帶MKⅡ－7插頭的電纜插到PROMOS系統的輸入口，用金屬桿或鏈吊掛在電極上，自然下垂，長短按檢測要求調節，再用一個導線將外殼接地（接到檢測物料的下方，并接觸良好）即可，對煤和水不需調節。
5 保養與維護
電極座設有防漏環，可減少誤動作，但是積塵太多、太濕也可能誤動作,應定期清除電極座過多煤塵,尤其在噴水后應將煤塵和水擦干凈。
6 運輸和貯存
KGU3B型堆煤開關包裝后可用于公路,鐵路等方式運輸,運輸時應避免劇烈沖擊。
KGU3B型堆煤開關可以在－10℃～＋40℃，相對濕度不超過90％的環境中貯存一年以上。
7 隨機文件
隨機文件包括：使用說明書 產品合格證 裝箱單
8 訂貨須知
訂貨時應寫明型號、名稱、數量，對煤、水以外接觸電阻大于250kW的物料應詳細說明，以便特殊供貨。
