KG1007A-2J型膠帶跑偏開關說明書

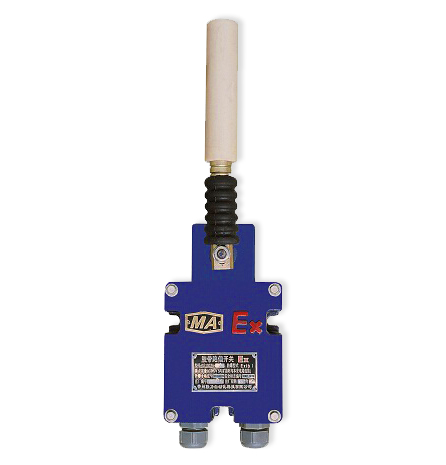

KG1007A-2J型膠帶跑偏開關
KG1007A-2型、KG1007A-2J型膠帶跑偏開關為礦用本安型設備，適用于煤礦有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、建材等礦山以及選煤廠、鋼鐵廠、電廠、港口等惡劣環境條件，用作輸送機膠帶跑偏檢測和保護。
其主要特點為：
a. 體積小、重量輕、密封性能好、維護方便；
b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；
c. 探桿具有縱向防沖擊緩沖性能；
d. 探桿上裝有尼龍滾動護套，避免探桿和膠帶間摩擦；
e. KG1007A型采用出線口形式，結構簡單、可靠；KG1007A型采用接插件形式，接線迅速、可靠，接線時不需打開蓋板。
產品特點
其主要特點為：
a. 體積小、重量輕、密封性能好、維護方便；
b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；
c. 探桿具有縱向防沖擊緩沖性能；
d. 探桿上裝有尼龍滾動護套，避免探桿和膠帶間摩擦；
e. KG1007A型采用出線口形式，結構簡單、可靠；KG1007A型采用接插件形式，接線迅速、可靠，接線時不需打開蓋板。
產品特點
KG1007A膠帶跑偏開關體積小，質量輕，探桿轉動緩沖角度大，不易損壞。
產品用途
KG1007A膠帶跑偏開關為礦用本質安全型電氣設備，用作膠帶輸送機的跑偏檢測和保護。
產品技術參數
工作原理
膠帶正常運行時，跑偏開關的探桿在豎直位置。當膠帶跑偏時，膠帶碰到跑偏開關的探桿，并帶動探桿軸旋轉，當探桿偏轉到動作角度時，使其內部的行程開關動作，發出跑偏信號。
安裝使用
?、?nbsp;煤礦井下使用必須與本質安全型電路連接；
?、?nbsp;KG1007A-2型接線圖如圖9-2a所示，KG1007A-2J型接線圖如圖9-2b所示；
?、?nbsp;跑偏開關的安裝可參考圖9-3；
?、?nbsp;出廠時KG1007A-2J型跑偏開關只配插座，插頭為WYX16K4PJG-1型，用戶需要可單獨訂購。
產品技術參數
| 項目 | 技術參數 |
| 觸點容量 | AC380V DC220V 5A |
| 外殼防護等級 | IP65 |
| 探桿動作轉動最大角度 | 大于70°，雙向轉動 |
| 觸點動作時探桿轉動角度 | 20°±3º（一級）、35°±3º（二級） |

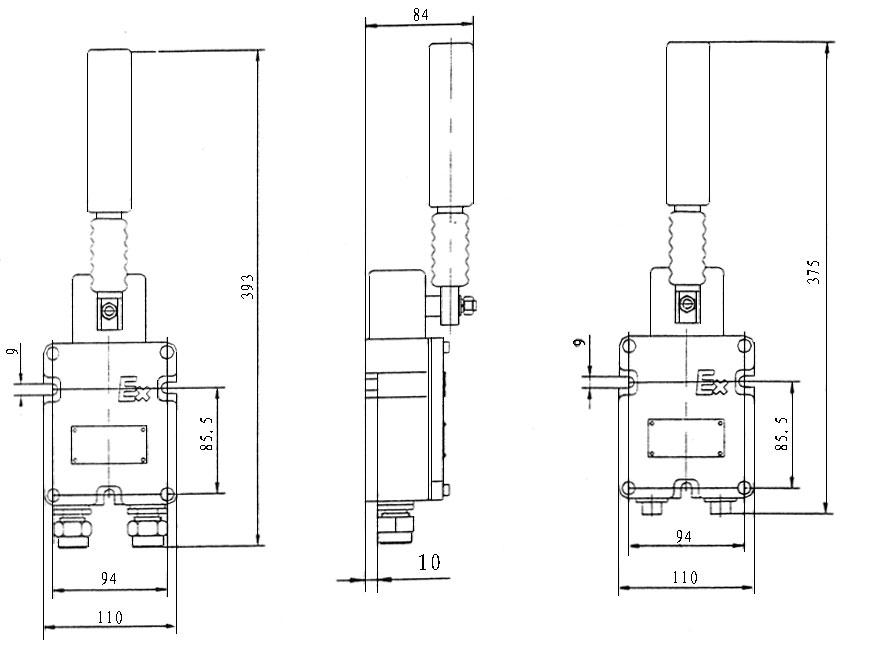

| 外型尺寸 | 393*110*84mm |
| 重量 | 2kg |
工作原理
膠帶正常運行時，跑偏開關的探桿在豎直位置。當膠帶跑偏時，膠帶碰到跑偏開關的探桿，并帶動探桿軸旋轉，當探桿偏轉到動作角度時，使其內部的行程開關動作，發出跑偏信號。
安裝使用
?、?nbsp;煤礦井下使用必須與本質安全型電路連接；
?、?nbsp;KG1007A-2型接線圖如圖9-2a所示，KG1007A-2J型接線圖如圖9-2b所示；
?、?nbsp;跑偏開關的安裝可參考圖9-3；
?、?nbsp;出廠時KG1007A-2J型跑偏開關只配插座，插頭為WYX16K4PJG-1型，用戶需要可單獨訂購。
