KBW-220L防爆往復式拉繩開關說明書
KBW-220L防爆往復式拉繩開關
KBW-220L礦用隔爆往復式拉繩開關 KBW-220L雙向拉繩開關 KBW-220L防爆拉繩開關
KBW-220L礦用隔爆往復式拉繩開關概述：
本機用于膠帶運輸機發生事故時緊急停機。
KBW-220L礦用隔爆往復式拉繩開關是公司最近開發、設計制造、替代進口的新產品。
KBW-220L礦用隔爆往復式拉繩開關具有獨立左右往復操作功能，可實現往復式雙向拉動拉桿進行操作，自動鎖定，手動復位，內置OMRON開關，是理想的進口替代產品。
本產品具有優良的防爆（隔爆）和獨立操作及正確無誤的電氣性能。當帶式輸送機（主機）工作現場發生設備事故時，人為拉動主機沿線任一本開關的繩索，均可啟動本產品立即發出報警、停機信號，實行主機緊停，對設備和人身安全進行保護。
本產品是優選國外同類產品的各項優良特性，是根據煤炭行業標準MT/T648-1997設計、制造，結合國際水平的各項先進技術和經驗，結合中國國情開發研制的帶式輸送機的安全保護裝置。
本產品適合各種嚴酷的環境，諸如礦山、倉庫、港口的爆炸性氣體環境中使用。尤其適合煤礦井下使用。
KBW-220L礦用隔爆往復式拉繩開關概述：
本機用于膠帶運輸機發生事故時緊急停機。
KBW-220L礦用隔爆往復式拉繩開關是公司最近開發、設計制造、替代進口的新產品。
KBW-220L礦用隔爆往復式拉繩開關具有獨立左右往復操作功能，可實現往復式雙向拉動拉桿進行操作，自動鎖定，手動復位，內置OMRON開關，是理想的進口替代產品。
本產品具有優良的防爆（隔爆）和獨立操作及正確無誤的電氣性能。當帶式輸送機（主機）工作現場發生設備事故時，人為拉動主機沿線任一本開關的繩索，均可啟動本產品立即發出報警、停機信號，實行主機緊停，對設備和人身安全進行保護。
本產品是優選國外同類產品的各項優良特性，是根據煤炭行業標準MT/T648-1997設計、制造，結合國際水平的各項先進技術和經驗，結合中國國情開發研制的帶式輸送機的安全保護裝置。
本產品適合各種嚴酷的環境，諸如礦山、倉庫、港口的爆炸性氣體環境中使用。尤其適合煤礦井下使用。
KBW-220L礦用隔爆往復式拉繩開關產品系全國首臺采用進口件先進的微處理器，高精度的數據處理及先進的工業可編程序保護算法，保護精度高，反應速度快?？刂破?PLC)和人機屏(GOT)的礦用隔爆型高壓真空配電裝置，具有獨立的高壓隔離開關腔，配套移動變電站采用國際流行的低壓測故障分斷高壓測電源的運行模式。該才產品既吸納了國際先進的智能化技術和機構型式，又有機的結合了中國煤礦配套電氣設備的特性，可與進口變壓器和國產變壓器配套使用。同時該產品符合DB 3836-2000《爆炸性環境防爆電氣設備》最新國家標準規定，其技術指標、性能和結構等各方面均優于國內同等產品，為我國煤礦井下提供了一種性能優良、安全可靠的電氣設備,是廣大客戶同類產品的最佳選擇。適用于煤礦井下和其它周圍介質中含有爆炸性體（甲烷混合物）的環境中，在交流50赫茲、10千伏、6千伏電流至400安倍的中性點不接地的三相電網中，作為移動變電站的6千伏側的高壓真空開關。主元件為一種新型高壓真空開關，起到開斷負荷電流及關合短路電流之用。

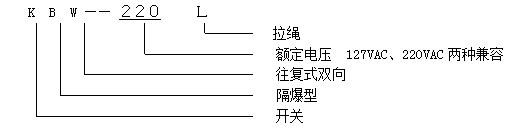

礦用隔爆型往復式拉繩開關的型號含義如下：
KBW-220L礦用隔爆往復式拉繩開關-工作原理：
當膠帶運輸現場發生緊急事故時，可拉動系在拉繩開關吊耳上的鋼絲繩，使機內的滑塊控制內部微動作，發出停機或警報信號。KBW-220L礦用隔爆往復式拉繩開關自動復位機型在送開鋼絲繩后自動復位，手動復位機型需操作復位手柄后方可復位。
當膠帶運輸現場發生緊急事故時，可拉動系在拉繩開關吊耳上的鋼絲繩，使機內的滑塊控制內部微動作，發出停機或警報信號。KBW-220L礦用隔爆往復式拉繩開關自動復位機型在送開鋼絲繩后自動復位，手動復位機型需操作復位手柄后方可復位。
外力拉繩啟動本產品配置標有“ExdI”標志的拉繩開關，立即輸出報警、停機信號，實現主機緊停，正確可靠。
KBW-220L礦用隔爆往復式拉繩開關-結構特點：
本機采用鋁合金精密壓鑄亮體，強度高，重量輕；本產品外觀莊重，結構簡潔緊湊，鋼制防爆外殼，內外靜電噴塑，安全防爆，日本OMRON內芯，優質可靠。 外殼防護等級達 IP67 ，可以惡劣壞境中長期工作；機內采用進口原件，觸電容量大，動作靈敏，可靠。
本機采用鋁合金精密壓鑄亮體，強度高，重量輕；本產品外觀莊重，結構簡潔緊湊，鋼制防爆外殼，內外靜電噴塑，安全防爆，日本OMRON內芯，優質可靠。 外殼防護等級達 IP67 ，可以惡劣壞境中長期工作；機內采用進口原件，觸電容量大，動作靈敏，可靠。
KBW-220L礦用隔爆往復式拉繩開關-技術參數：
額定電壓：127VAC、200VAC
兩種兼容動作力距：2kg.cm
隔爆等級：EXdI
使用壞境條件：壞境溫度：-30°c-+75°c
相對溫度：不大于85％
動作角度：30°
極限角度：60°
動作里：10
觸點數量：常開：1 常閉：1
常開：2 常閉:2(訂貨時需注明)
觸電容量：Ac380v 10A
復位方式：自動、手動
可靠性：＞10°次
污染等級：３級
·工作環境：
重量：2.5
KBW-220L礦用隔爆往復式拉繩開關-使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘。
在符合安全標準的具有甲烷等爆炸性氣體的混合物礦井下，應無顯著的動搖和劇烈沖擊振動。
可靠程度：無故障工作次數＞105次
KBW-220L礦用隔爆往復式拉繩開關-使用與安裝：

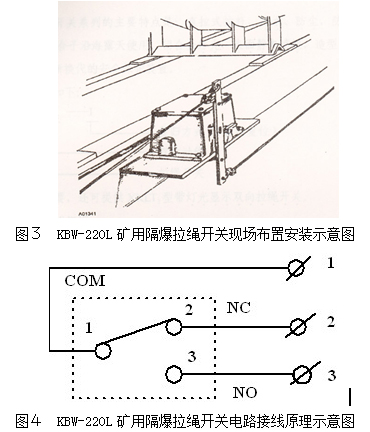

開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過 30M （有坡度時因當縮）：KBW-220L礦用隔爆往復式拉繩開關拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每 3M 加以吊環；安裝于帶式輸送機（主機）的兩側或單側（備有安裝支架）30~50M左右一件，沿主機全長合理布置。每個產品的手柄按圖3用Φ4尼龍繩連接起來，每3~6M安裝一個支撐尼龍鋼絲繩的吊環，其高度以操作工隨手拉動為宜。電路接線按圖4進行，其常規一組常開（常閉）點，有用戶自主選擇。鋼絲繩按用戶所需規格，廠方訂購。
開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過 30M （有坡度時因當縮）：KBW-220L礦用隔爆往復式拉繩開關拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每 3M 加以吊環；安裝于帶式輸送機（主機）的兩側或單側（備有安裝支架）30~50M左右一件，沿主機全長合理布置。每個產品的手柄按圖3用Φ4尼龍繩連接起來，每3~6M安裝一個支撐尼龍鋼絲繩的吊環，其高度以操作工隨手拉動為宜。電路接線按圖4進行，其常規一組常開（常閉）點，有用戶自主選擇。鋼絲繩按用戶所需規格，廠方訂購。
接線方式：本機出廠時已配長度 1.0 米 電纜線，接線方式參照標牌所標顏色。
KBW-220L礦用隔爆往復式拉繩開關-保養、維修：
隨企業保養維修制度進行。必須保持本產品外觀整潔，安全警示標志顯著。
啟蓋必須已切斷電源！
復原必須清潔硬封面，并在隔爆面上涂上特種防護油脂，擰緊固定螺栓，必須“對號入座”，決不能裝反。
KBW-220L礦用隔爆往復式拉繩開關-運輸儲存：
本產品在搬運過程中應“小心輕放”，“防水防潮”，不得受強烈顛簸、震動，并且防止雨雪侵襲。
本產品儲存于無雨雪侵入，有空氣流通的庫房中。
本產品對于非爆炸性氣體環境中的常規帶式輸送機亦適用，亦可作為拉式緊停安全保護裝置獨立使用。
本公司可以為用戶提供Φ4尼龍鋼絲繩、吊環、安裝支架等安裝配件的成套服務，用戶應在定貨時另行說明。

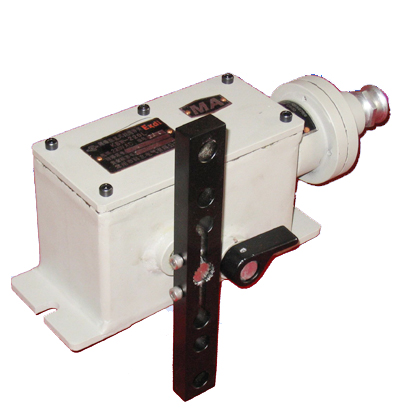

KBW-220L礦用隔爆往復式拉繩開關實物圖：
