1．概述：

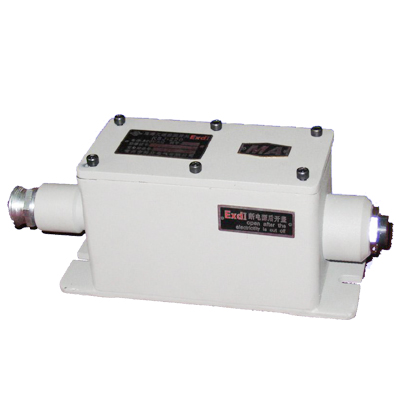

KBJ-220隔爆打滑（欠速）開關具有優良的防爆（隔爆）和獨立操作及正確無誤的電氣性能。當監測到當前轉速信號低于或高于正常轉速范圍時，開關輸出一組開關信號，以供報警或停機。無運動部件、無磨損、安全壽命長，一體化結構，集成電路控制，設定或故障檢修簡單。KBJ-220隔爆打滑（欠速）開關是優選國外同類產品的各項優良特性，采用國際水平的各項先進技術和經驗，結合中國國情開發研制的帶式輸送機的安全保護裝置。本產品適合各種嚴酷的環境，諸如礦山、港口、電站、選煤廠等爆炸性氣體環境中使用，尤其適合煤礦井下使用。
KBJ—220型隔爆欠速開關是一種經濟實用、技術含量高、可靠性強、對軸轉速及其他旋轉裝置適用的簡單通用的非接觸性轉速檢測裝置，采用鋼結構外殼，內外表面靜電噴塑，防爆等級ExdII，造型美觀，是一種最新的更新?lián)Q代的安全保護裝置。

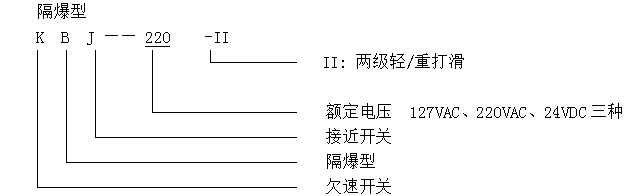

2．型號編制說明：

3．技術指標：
本產品為隔爆型防爆安全保護裝置。
其主要技術參數如下：
·工作電壓：220、127V、24 V三種
·檢測帶速范圍：0.1－9.9米/秒
·檢測轉速范圍：0－3000rpm
·開關與目標距離： 2－12mm  最佳距離為8mm
·接點數量：
II型：常開、公用、常閉各一組
·防爆等級：ExdIIBT4
·單機重量：3.2 kg
·環境溫度：-20℃～＋50℃
·相對濕度：≤98％ＲＨ（+25℃）
·工作環境：在符合安全標準的具有甲烷等爆炸性氣體的混合物礦井下，應無顯著的動搖和劇烈沖擊振動。
·探測指示器：當目標在傳感器的范圍內時，LED發亮，有助于調整傳感器位置、檢測傳感器或檢查接線故障。
4．安裝與檢測：

KBJ—220 型隔爆欠速開關安裝示意圖
打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，打滑開關正常工作必須提供一個采集脈沖信號的感應點，感應面與打滑開關間的距離8mm為佳。感應點可以是從動輪處凸出（面）部分（鐵類），如果從動輪側面無凹凸面需要焊接一鐵片作感應面。
注：有些輸送機從動輪處無法安裝的可安裝在輸送帶托棍位置，某些安裝位置可能需要現場制作安裝支架。
安裝好打滑開關后，卸開開關后面板，啟動輸送機。作關內部脈沖采集信號指示燈閃爍表示感應正常，如果脈沖指示燈無點亮可能打滑開關與感應片距離超出檢測范圍，重新調整打滑開關與感應片距離，使打滑開關指示燈指示。
在輸送機正常速度下調整打滑開關內部電位器，使其開關的輸出狀態發生變化（開關發生動作）即可，此電位器位置為脈沖信號設置值，當開關采集到的脈沖信號值低于該設置值10秒后（延時時間）打滑開關輸出開關信號報警。
5．保養、維修：
隨企業保養維修制度進行。必須保持本產品外觀整潔。啟蓋必須已切斷電源！
復原必須清潔硬封面，并在隔爆面上涂上特種防護油脂，擰緊螺栓，必須“對號入座”。
6．運輸儲存：
本產品在搬運過程中應“小心輕放”，“防水防潮”，不得受強烈顛簸、震動。
本產品儲存于無雨雪侵入，有空氣流通的庫房中。
補充重點說明：
1，開機或試車時，必須啟動輸送機運轉，并欠速開關同步接通電源。（內部具有延遲10～15秒動作功能）。
2，當初試車運轉時，可根據需要開蓋，帶電調節電位器，直至正常運轉（電位器可正、反調節）。
