FKLT2-Y型隔爆翻板式雙向拉繩開關說明書
FKLT2-Y型隔爆翻板式雙向拉繩開關
1 主要用途及適用范圍
FKLT2-Y型雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。
2 型號組成及其代表意義
3 主要技術參數
開關觸點輸出數量： 1常開、1常閉
觸點容量： AC 380V 3A
復位方式： Y型：手動復位
工作環境溫度： －30～+40℃
相對濕度： ≤90%（25℃時）
操作力： 90～140N
防護等級： IP65
外殼： 鑄鋁外殼，表面噴涂。
重量： 2kg
4 結構特征與工作原理
FKLT2－Y型雙向拉繩開關采用回轉式凸輪結構，當拉桿手回轉時，凸輪隨之轉動，使微動開關動作。當帶式輸送機出現故障時，可在任一側通過拉繩拉動拉繩開關的拉桿，使機內微動開關動作，同時，機身外的指示牌也隨之動作，由水平狀態轉換為垂直狀態，機內開關發出警報信號或停機信號。拉繩開關的外形見圖。需要復位時，只需將指示牌扳回到水平狀態即可。本開關電纜進出口采用壓緊螺母、膠圈密封，防止水、灰塵進入
機殼內。
5 安裝與接線

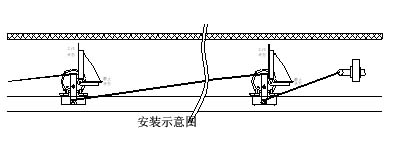

安裝：雙向拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離最大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環焊接在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。
接線：出線口帶1米3×0.75的電纜。
