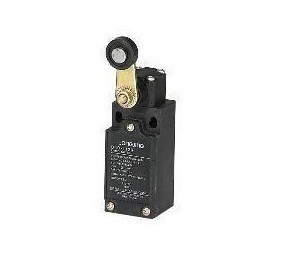

D4D-2121N歐姆龍限位開關行程開關說明書
D4D-2121N歐姆龍限位開關行程開關
品牌 OMRON/歐姆龍 型號 D4D-2121，D4D-2121N 結構類型 滾輪式
開關類型 常開 額定電壓 220-380（V） 額定電流 -（A）
工作行程 15 超行程 95 應用范圍 機械設備
產品認證 CCC
國外認證規格
| 認證機構 | 規格名稱 | 文件名 |
| CCC（CQC） | GB14048.5 | 20030103077624 |
額定值
| 額定電壓 (V) | 非感性負載(A) | 感性負載(A) | ||||||
| 阻性負載 | 燈負載 | 感性負載 | 電動機負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
|
AC125 250 |
5 5 |
1.5 1 |
0.7 0.5 |
3 3 |
2 1.5 |
1 0.8 |
||
|
DC12 24 125 250 |
5 5 |
3 3 |
4 4 |
3 3 |
||||
|
0.4 0.4 |
0.2 0.2 |
—— —— |
—— —— |
—— —— |
||||
注2. 感性負載指的是功率因數為0.4以上（交流）、時間常數7ms以下（直流） 時的負載。
注3. 燈負載指的是有10倍的浪涌電流的負載。
注4. 電動機負載指的是有6倍的浪涌電流的負載。
| 起動電流 | 常閉 | 最大24A |
| 常開 | 最大12A |
CCC（GB14048.5）
| 級別和額定值 |
| AC-15 3A/250V |
性能
| 保護結構 | IP65 | |
| 壽命 * | 機械 | 1,000萬次以上（依據一定的條件） |
| 電氣 | 請參考右圖的電氣壽命曲線。 | |
| 容許操作速度 | 5mm～0.5m/s | |
| 容許操作頻率 | 機械 | 120次/min |
| 電氣 | 30次/min | |
| 絕緣電阻 | 100MΩ以上（DC500V兆歐表） | |
| 接觸電阻 | 25mΩ以下（初期值） | |
| 耐壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 帶電金屬部與地之間 | AC1,500V 50/60Hz 1min | |
| 各端子與不帶電金屬部 | AC1,500V 50/60Hz 1min | |
| 額定頻率 | 50/60Hz | |
| 抗振動 | 誤動作 | 10～55Hz 雙振幅1.5mm |
| 抗沖擊 | 耐久 | 1,000m/s2以上 |
| 誤動作 | 300m/s2以上 | |
| 使用環境溫度 | -5～+65℃ （不結冰） | |
| 使用環境濕度 | 95%RH以下 | |
| 重量 | 約130～190g | |
| 環境濕度 | 95%RH以下 | |
| 重量 | 約92g(D4N-A20R) | |
注2. 上表數值可能根據型號不同而有所不同，具體情況請另外垂詢。
* 壽命的值為環境溫度為5～35℃、環境濕度為40～70%RH時的值。其他詳細條件，請垂詢。
