速度傳感器說明書

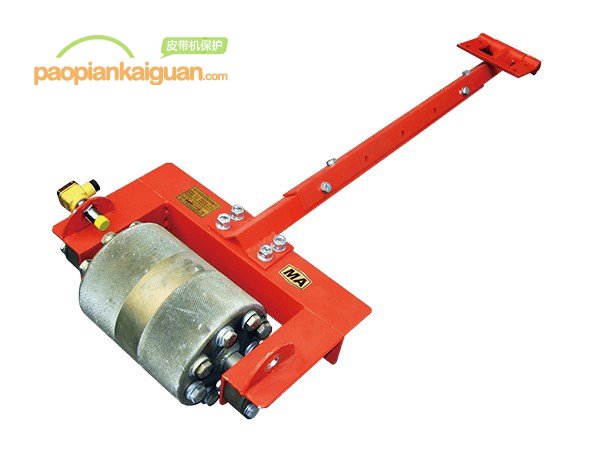

速度傳感器
概述
速度傳感器適用于煤礦井下具有煤塵、瓦斯爆炸危險環境中，是檢測膠帶機的膠帶運行速度和實現打滑保護的裝置。工作原理
電感式檢測器通過高頻交流電磁場以無磨損和非接觸的方式檢測金屬物體，磁場由繞在鐵氧體芯上的LC 振蕩電路產生，當膠帶運行時，摩擦輪與膠帶緊密接觸，帶動檢測器摩擦輪轉動，使LC 電感電路產生脈沖信號，此脈沖信號輸出給PLC 可編程控制器的輸入端的高速輸入接口，通過PLC軟件編程來設定和識別脈沖次數，檢測膠帶的速度，當運動速度比正常速度低到一定值時，說明膠帶有打滑現象（具體速度值依據現場情況由PLC 編程設定），此時PLC 應給出相應的輸出信號，控制膠帶機打滑保護動作停機并報警。主要性能及技術參數
- 被測速度為線速度；
- 檢測原理為電感式；
- 檢測對象為膠帶輸送機；
- 輸出信號為脈沖信號；
- 基本誤差為±2.5%,重復性誤差應不超過基本誤差限絕對值的2/3,回差應不超過基本誤差限的絕對值；
- 輸出信號：脈沖信號輸出，輸出信號幅度：高電平≥15V；低電平≤0.5V；
- 計數傳感器的元器件在正常工作或故障狀態下其功耗均不大于其額定值的2/3；
- 工作電壓：DC24V ；
- 工作電流 ：≤30mA；
- 測量范圍 ：0 ～６m/s。
主要性能及技術參數
- 外型尺寸：360mm×233mm×150mm；
- 重 量：30kg。
