RD-II-型打滑開關說明書
用途與適用范圍
RD-II-型打滑開關結合了西門子傳感器的先進技術和國內速度傳感器的實際應用開發而成((又名
速度傳感器、低速開關、速度開關、打滑開關))。本產品主要用于皮帶輸送機、提升機、螺旋輸送機、
研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢
轉、動軸剪切和過載、傳動鏈((帶))脫落等機械故障能及時處理，起到保護設備減少損失。
工作原理
打滑開關不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部
延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖 1 他是通過裝在被傳動軸上的檢測
片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關 4-8 毫米距離時為一個脈
沖），以圖一為例：通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動
軸轉動一圈需要給速度開關兩個脈沖，如果速度開關設定在 8 秒，設備轉動一圈小于 8 秒，速度開關
通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于 8 秒，速度開關認為已發生卡死
堵轉，通過串連的繼電器使電繼器跳脫(繼電器斷電)，保護設備

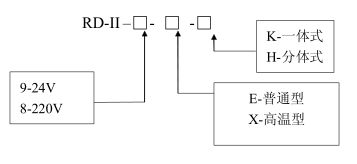

型號說明：


RD-II–□- □ -□
9-24V
8-220V
E-普通型
X-高溫型
K-一體式
H-分體式

特點
◆ 非接觸，無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場。
◆ 一體化結構 ，免設置、調試，安裝簡單。
◆ 體積小、重量輕、壽命長
◆ 具有負載短路保護功能——誤將旋轉探測器直接接電源不會損壞旋轉探測器。(不能超過 1 分鐘)
◆ 輸出信號既可與現場設備聯鎖使用，也可送達 DCS 控制系統
◆ 配有狀態指示燈。設備正常運行時，指示燈“閃爍”；停機時，指示燈“常亮”。
◆ 跳脫時間可調 3-18S
技術參數
工作電源：220VAC±15％
負載電流：≤5A
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：≤90%
外型尺寸：Φ38×105mm
重量：0.1Kg
防護等級：IP66
檢測速度范圍：1~220 轉//分
跳脫時間：3-18 秒
響應時間：<2mS
檢測間距 H2：≤8mm
最小安全工作距離 H1：≥20mm

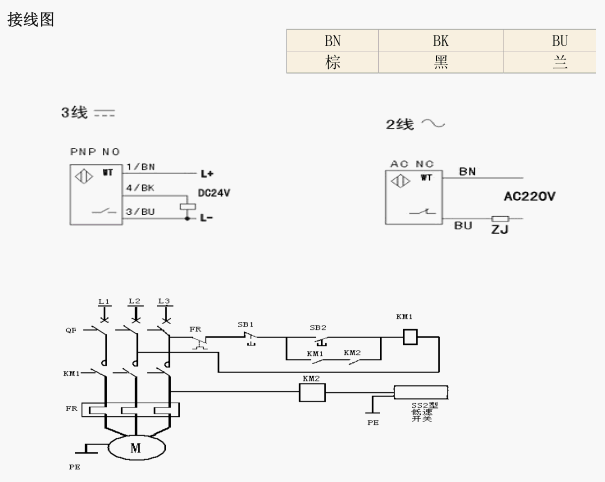

電氣接線圖

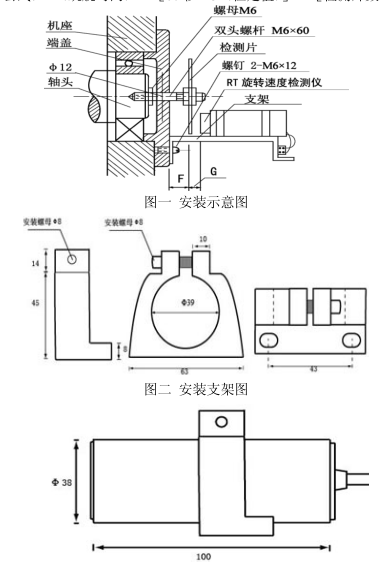

安裝說明
所有的傳動裝置，如螺旋輸送機、提升機、皮帶輸送機、拉鏈機、破碎機等都應在其被傳動軸處
(機器尾端)進行安裝，見圖一。
注意：安裝示意圖中旋轉速度監測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正
常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。
機械安裝工序：
l、拆下端蓋，在端蓋中心鉆≥Φ12 孔，在端蓋下部鉆Φ5.l 孔、攻絲 M6(與旋轉速度監測儀支架
兩孔相配套加工)后用螺絲固定端蓋與支架
2、在軸頭上鉆Φ5.1 孔，攻絲 M6、深 10~15mm
3、旋緊雙頭螺桿
4、裝端蓋
5、裝檢測片，F(xiàn)≥20mm 并用螺母固定
6、安裝旋轉速度監測儀、調整 G=4mm
有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上
即可(請注意檢測片的平面與旋轉速度監測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁
性材料強干擾造成設備無法啟動，請?zhí)貏e注意 F 的距離)。
電器接線：RT 型旋轉速度監測儀和中間繼電器串聯使用（參見電氣接線圖）。中間繼電器線圈耐
壓 220V。
檢測片：材料普通鐵皮、葉片數量為 2 葉、檢測片尺寸 100×10×2mm。
跳脫時間參考公式：T（跳脫時間）＞［60 秒×3（恒定值）］÷［檢測片數×被傳動轉數］
  注意事項
1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意的距離。
2、安裝距離最好在 4mm 左右，防止外部原因造成 G 變動。
3、配備的中間繼電器和 RD-II 型旋轉速度監測儀串接。中間繼電器二副常開觸點并聯，增大電流容
量。
4、副轉動軸較慢時可把跳脫時間調長即可。
5、嚴禁未接繼電器直接串接 220V 電源，如因直接串接 220V 電源造成本產品損壞屬“人為損壞”，
不在免費保修范圍內。
電源造成本產品損壞屬“人為損壞”，
不在免費保修范圍內。
6、露天安裝 RD-II 型產品盡可能安裝防雨罩，可延長本產品使用壽命。
★7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。
選配件說明
標配：Φ6 雙頭螺桿、并帽螺絲、墊片、檢測片、安裝支架、繼電器（含底座）。
訂貨需知
為了方便您快速、準確的選購所需產品，請?jiān)谫?gòu)買前提供具體的設備類型、具體轉速、安裝結構、
是否選配繼電器等參數，我們將為您推薦最合適的產品。
本公司另可提供 DC24V 三線（不用中間繼電器直送中控）的產品，采購時請?jiān)敿?xì)說明。
