PNS-II型無觸點兩極跑偏開關說明書
產品概述

PNS－II型無觸點跑偏開關屬機電融合一體的新技術產品。
對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生 產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控 制，因此又可達到減員增效，集中控制，利于生產與調度的目的。
工作原理
PNS－II型無觸點跑偏開關正常工作時，感應片不在感應頭檢測范圍內，電子接近開關此時呈阻斷狀態。通過串接中間繼電器長閉觸點使電路導通。當設備出現與工藝要求不符的錯位、跑偏現象時，檔輪被皮帶的推力不斷向外位移，使聯系在檔輪底部的檢測片隨著檔輪的位移而向感應頭方向轉動，使其進入感應頭的檢測范圍；此時電子開關由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向微機控制系統發出報警信號或直接迫使運行中的電動機立即停車（現場聯鎖），保護設備安全。

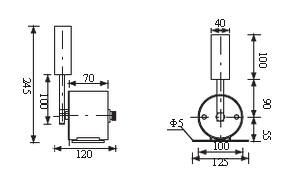

機械外形圖


技術參數：
型號：PNS－II型無觸點跑偏開關

工作電壓：220VAC±15%
負載電流：≤5A 絕緣電阻：＞500MΩ
輸出信號：開關量信號

環境溫度：-20℃~+60℃
環境濕度：＜90%重    量：1.5Kg
防護等級：IP66 響應時間：＜2mS
動 作 力：50±10N
控制觸點容量：220V/5A

安裝示意圖

1、PNS－II型無觸點跑偏開關底座兩邊各有Ф10mm孔，在皮帶機旁角鐵架鉆Ф10mm孔，用Ф8×20mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為40mm（詳見圖）。
3、接線時每個跑偏開關可選裝接線盒，方便接線。要注意火線L、零線N、信號線（詳見圖三）。
4、安裝距離：建議每40米安裝一對跑偏開關。

接線圖
